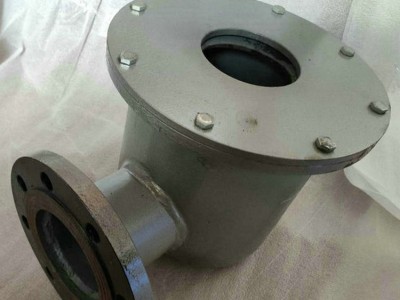

浮球式单向阀 DCV碟形浮球式单向阀 上海浦蝶品牌
产品型号：LTFQ/DCV-80/100/150/200/250/300mm;
产品材质：碳钢，不锈钢；
产品口径：DN80-300mm,支持定制；
压力等级：0.25-4.0MPa;
工作温度： -25-90℃
工作压力： 0.6MPa
法兰标准：HG,JB,GB,ANSI,DIN等法兰标准
产品质量验收标准：Q/HL T 02-2009《浮顶油罐用浮球式单向阀》
同类产品：浮球式单向阀|浮子式单向阀|碟型浮子式单向阀|浮蝶式单向阀
浮球式单向阀 DCV碟形浮球式单向阀用途
浮球式单向阀是大型浮顶油罐排水系统中的重要附件，是油罐浮顶排水装置的专用阀门。广泛应用于油田、大型原油库及炼油厂的浮顶油罐上。
使用原理：
浮球式单向阀安装在浮顶积水坑侧壁，与排水管相连接，当有雨水积聚在积水坑时浮球阀自动打开，使水流进排水管，将浮顶上面的雨水排除。当浮顶出现浮动障碍时，为防止油罐内的油品经过排水管反流到罐顶上，浮球阀内的浮球在罐内油品的浮力作用下会自动关闭浮球阀，阻止油品外溢到罐顶。
产品优点：LTFQ浮球式单向阀采用新型结构，克服了旋启式止回阀的弊病。有效防止油品外溢到罐顶，具有结构简单，维修方便，经济成本低，可以在工作状态下随时检查及更换易损零件等多重优点。
浮球式单向阀 DCV碟形浮球式单向阀结构、材质
1 主要结构
主要由阀体、浮球、密封件、密封法兰盖组成。阀体上设有连接法兰，与排水管法兰连接。
2 材质: 阀体铸钢，浮球为304不锈钢空心球，阀座密封材料为丁腈橡胶。
安装介绍：
本阀门安装在外浮顶罐集水槽内，法兰端与排水管连接。安装方向，阀门口朝上，见产品结构图。产品安装完毕，应将阀腔内的浮球包装物从阀腔内取出。
浮球式单向阀 DCV碟形浮球式单向阀尺寸规格
|
型号 |
规格 |
安装尺寸 |
重量 （Kg） |
||||||||
|
D1 |
D2 |
D3 |
D4 |
H |
h |
M |
n |
D |
|||
|
DCV-80 |
DN80 |
150 |
80 |
160 |
200 |
180 |
89 |
4-M16 |
4 |
18 |
16 |
|
DCV-100 |
DN100 |
172 |
100 |
180 |
220 |
200 |
116 |
4-M16 |
8 |
18 |
20 |
|
DCV-150 |
DN150 |
230 |
150 |
240 |
285 |
240 |
175 |
8-M16 |
8 |
18 |
45 |
|
DCV-200 |
DN200 |
290 |
200 |
295 |
340 |
300 |
247 |
8-M16 |
8 |
18 |
65 |
|
DCV-250 |
DN250 |
450 |
250 |
355 |
405 |
400 |
360 |
12-M16 |
12 |
18 |
75 |
售后订购及报价：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通.
