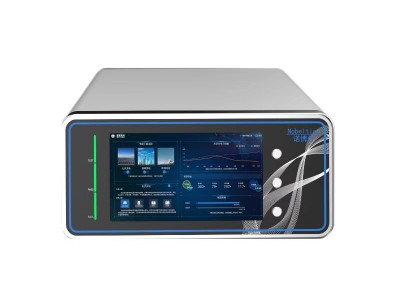

安规综合分析仪 NBX24系列
产品简介
安规分析仪采用触控屏设计，操作简便，显示直观；功能电路高度集成，实现模块化和故障自我诊断功能，售后便捷；该产品功能完备，精度业内最高，更符合标准和法规要求；测试数据本机存储，可通过WiFi通讯和手机APP导出。由于测试运行功率、低压启动和动态泄漏等项目时，被测品需要不同的电压运行中测试，所以通常需要配置诺博信公司变频电源配合测试。诺博信公司安规分析仪还内置主流变频电源的通讯协议，用户也可以直接使用已有其他电源。
产品优势
(1) 功能齐全：可根据需求自行选择。
(2) 高精度：安规项目测试精度1%，功率类测试精度0.2%；
(3) 速度快：切换速度小于0.1S，具有并行测试功能（标配：接地+耐压，其他可选配）。
(4) 宽量程：绝缘电阻测试电压3000V（可选6000V），测试范围达100GΩ；
(5) 更合规：耐压容量125VA（5KV/25mA）或500VA（5KV/100mA）；泄漏电流内置6种人体网络；
(6) 独创实用功能：双键模式启动，可快捷切换测试组；支持输出电压缓升功能，满足灯具或开关电源等特殊测试需求。
(7) 信息化：测试数据本机存储，可实时导出；直接连接条码扫描仪，具备远程升级和远程诊断功能。
(8) 更安全：全面的保护功能；
(9) 易操作使用：索引式设置界面，使用便捷；帮助信息丰富，方便培训上岗；具备管理员和测试员两种模式；采用纠错式接插件，无需安装调试。
(10) 易维护：排故简单快捷，解决售后难题；故障自诊功能。
规格选型：
|
型号/功能 |
交流耐压 测试 |
直流耐压 测试 |
绝缘电阻测试 |
接地电阻 测试 |
泄漏电流测试 |
功率测试 |
低压启动测试 |
并行测试 |
内置电源 |
|
NBX2436H 台式三合一 |
5KV/100mA |
6KV/10mA |
3KV/100GΩ |
无 |
无 |
无 |
无 |
无 |
无 |
|
NBX2438H 台式四合一 |
5KV/100mA |
6KV/10mA |
3KV/100GΩ |
32A/600mΩ |
无 |
无 |
无 |
无 |
无 |
|
NBX2440H 台式五合一 |
5KV/25mA |
无 |
3KV/100GΩ |
32A/600mΩ |
300V/12mA |
300V/30A |
有 |
无 |
无 |
|
NBX2480H 台式八合一 |
5KV/100mA |
6KV/10mA |
3KV/100GΩ |
32A/600mΩ |
300V/12mA |
300V/30A |
有 |
标配： 接地+耐压 |
无 |
技术参数：
|
产品名称 |
安规综合分析仪 |
||||||
|
产品型号 |
NBX24系列 |
||||||
|
项目 |
技术技标 |
范围 |
分辨率 |
精度 |
|||
|
交流耐压测试 |
输出电压 |
300~5000VAC |
1V |
±(1%示数+5V) |
|||
|
输出频率 |
50/60Hz |
|
|
||||
|
击穿电流 |
0~25.00mA或0~100.00mA（短时间200mA峰值） |
0.001mA/0.01mA |
±(1% + 0.002mA) |
||||
|
缓升时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
缓降时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
电流补偿 |
0～24.999 mA或0～99.999 mA |
0.001mA/0.01mA |
|
||||
|
电弧侦测 |
0～25 mA或0～100.00mA |
0.01mA |
±5% |
||||
|
直流耐压测试 |
输出电压 |
300~6000VDC |
1V |
±(1%示数+5V) |
|||
|
击穿电流 |
0～9.999mA |
0.001mA |
±(1% + 0.002mA) |
||||
|
缓升时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
缓降时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
绝缘电阻测试 |
输出电压 |
300~3000V |
1V |
±(1%示数+5V) |
|||
|
绝缘电阻 |
0.5M~100GΩ |
0.01M/0.1M/1M/10M/100M/1G |
0.60M~9.99M ±(1%示数+0.03M) 10.0MΩ~99.9MΩ ±(3%示数+0.3M) 100MΩ~9999MΩ ±(5%示数+3M) 10.0GΩ~100GΩ ±(15%示数+ 0.8G) |
||||
|
缓升时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
缓降时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
延迟时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
接地电阻测试 |
输出电流 |
1.0～32.0A（选配42A） |
0.1A |
±(1%示数+0.2A) |
|||
|
输出频率 |
50/60Hz |
|
|
||||
|
接地电阻 |
10～600.0mΩ（电压不超12V） |
0.1 mΩ |
±(1%示数+2.0mΩ) |
||||
|
电阻补偿 |
0～600.0mΩ |
0.1 mΩ |
±(1%示数+2.0mΩ) |
||||
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
泄漏电流测试 |
输出电压 |
30.0～300.0V |
0.1V |
±(0.2%示数+0.5V) |
|||
|
输出电流 |
16.000A |
0.001A |
±(0.2% + 0.01A) |
||||
|
泄漏电流 |
0.0050～12.000mA |
0.0001/0.001 mA |
±(1% + 3uA) |
||||
|
测试时间 |
1.0～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
人体网络 |
6种 |
|
|
||||
|
电流补偿 |
0.0050～12.000mA |
0.0001/0.001 mA |
±(1% + 3uA) |
||||
|
功率 测试 |
电压 |
30.0～300.0V |
0.1V |
±(0.2%示数+0.5V) |
|||
|
电流 |
30.000A |
0.001A |
±(0.2% + 0.01A) |
||||
|
功率 |
9KW或3KW或5-6KW或10K（由内置电源决定） |
0.1W/1W |
±(0.3% + 4.0W) |
||||
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
低压启动测试 |
电压 |
30.0～300.0V |
0.1V |
±(0.2%示数+0.5V) |
|||
|
电流 |
30.000A |
0.001A |
±(0.2% + 0.01A) |
||||
|
功率 |
9KW或3KW或5KW或10K（由内置电源决定） |
0.1W/1W |
±(0.3% + 4.0W) |
||||
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
||||
|
并行 测试 |
标配 |
接地+耐压 |
|||||
|
选配 |
接地+功率，耐压+功率，接地+耐压+功率 |
||||||
|
供电 种类 |
内置电源 |
根据规格选配 |
|||||
|
外置电源 |
选配 |
||||||
|
控制与接口 |
PLC开关量 |
合格、不合格、测试中 |
|||||
|
RS232 |
标配 |
||||||
|
WiFi功能 |
标配 |
||||||
|
USB |
无 |
||||||
|
LAN网口 |
无 |
||||||
|
随机 附件 |
名称 |
单位 |
数量 |
备注 |
|||
|
产品说明书 |
本 |
1 |
|
||||
|
脚踏开关 |
套 |
1 |
已装机 |
||||
|
报警灯 |
套 |
1 |
已装机 |
||||
|
电源线 |
根 |
1 |
|
||||
|
测试治具 |
套 |
1 |
已装机 |
||||
|
合格证 |
本 |
1 |
|
||||
|
内置点检工装 |
套 |
1 |
选配 |
||||
