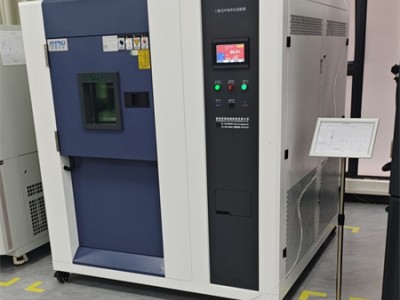

微波无源器件高低温试验箱主要用于模拟高温、低温及温度循环等极端环境条件，对滤波器、双工器、耦合器、功分器、隔离器等各类微波无源器件开展环境适应性与可靠性测试。通过控制箱体内温度变化，可在不同温域下实时检测器件的插入损耗、驻波比、相位漂移、中心频率偏移及无源互调等关键电性能指标，验证其在高低温环境下的性能稳定性与参数一致性。
一、核心用途
性能验证：测试高温 / 低温下插入损耗、驻波比、相位漂移、无源互调（PIM）等关键指标。
可靠性筛选：通过温度循环暴露材料缺陷、焊接失效、结构变形等隐患。
标准合规：满足 GJB 150、GB/T 2423.1/2、IEC 60068 等军工 / 通信行业标准。
二、关键技术参数（微波专用）
内尺寸：宽1.2米高1米深1.1米 可按需定制
温度范围：可达 -70℃ ~ +150℃。
控制精度：温度波动度 ≤±0.5℃，均匀度 ≤±2℃。
温变速率：常规 3~5℃/min；快速温变 10~15℃/min。
箱体材质：内箱 SUS304不锈钢，聚酰亚胺 / 石英玻璃透波视窗。
三、结构与测试特点
低无源互调（PIM）设计：箱体无毛刺、无松动件，采用铜镀银或不锈钢结构，避免测试干扰。
独立测试腔体：屏蔽设计，防止外部电磁干扰。
多路射频端口：支持多器件并行测试，提高效率。
在线测试功能：可连接矢量网络分析仪（VNA），实时监测 S 参数变化。
四、典型测试流程
预处理：样品烘干（105℃，2h），防静电处理。
装夹：固定于箱内，连接射频线缆，密封舱口。
编程：设定温度点、保温时间、循环次数。
测试：高低温保温、温度循环、在线采集数据。
分析：对比数据，评估性能漂移与失效模式。
微波无源器件高低温试验箱同时，该设备能够通过温度应力暴露器件在材料、结构、焊接及装配工艺中存在的缺陷，有效筛选出因热胀冷缩、介质老化或接触不良等问题引发的早期失效，为产品研发验证、出厂质量检验及型式认证提供可靠测试依据，满足通信、军工、航天等领域对微波器件严苛的环境可靠性要求。
