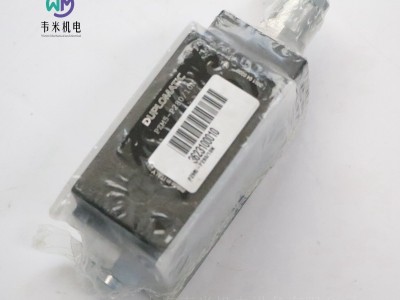

DUPLOMATIC减压阀PZM5-P280/10N，意大利产地，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC先导式减压阀PZM5
10系列
叠加式
符合 ISO 4401-05 标准
压力：350 bar
工作原理
PZM5 阀为先导式减压阀，采用板式连接结构，安装面符合 ISO 4401 标准。
可降低二次回路支路压力，确保受控压力稳定，不受阀内流量变化影响。
可直接安装在 ISO 4401-05 电磁换向阀下方，无需配管。
配备内六角调节螺钉、锁紧螺母及调节行程限位装置。
提供三段压力调节范围，可达 280 bar。
性能参数（在 50℃、粘度 36cSt 的矿物油条件下测得）
表格
参数 单位 数值
工作压力 bar 350
受控 P 口流量 l/min 80
自由回路流量 l/min 100
泄油流量 l/min ＜0.8
环境温度范围 ℃ -20 ~ +60
流体温度范围 ℃ -20 ~ +80
流体粘度范围 cSt 10 ~ 400
推荐工作粘度 cSt 25
流体污染度 - 符合 ISO 4406:1999 20/18/15 级
重量 kg 2.7
液压符号
PZM5-P
PZM5-PA
PZM5-PB
型号代码说明
PZ：先导式减压阀
M：板式连接型
5：通径 ISO 4401-05
阀型：
P：P 口减压，内泄至 TB 口
PA：B 口接油箱时，P-A 口减压；P-B 口为全压
PB：A 口接油箱时，P-B 口减压；P-A 口为全压
压力调节范围：
070：8 ~ 70 bar
150：8 ~ 150 bar
280：8 ~ 280 bar
10：系列号（10 至 19 系列的外形及安装尺寸保持不变）
密封材质：
N：橡胶（NBR）密封，适用于矿物油（标准配置）
V：氟橡胶（FPM）密封，适用于特殊流体
选项：K = 带调节旋钮（省略为内六角螺钉调节）
液压油液
矿物油型液压油：选用符合 ISO 6743-4 标准的 HL 或 HM 型，配 NBR 密封。
磷酸酯型液压油（HFDR）：配 FPM 密封（型号代码 V）。
HFA、HFB、HFC 等其他油液：请咨询技术部门。
油液温度超过 80℃会加速油液与密封件老化。
必须保证油液理化性能稳定。
锁紧螺母：19 号扳手
内六角调节螺钉：6 号内六角扳手，顺时针旋转压力升高
安装面密封：5 个 OR 型圈 2050（12.42×1.78），硬度 90 邵氏
压力表接口：1/4" BSP
调节旋钮 K
意大利迪普马DUPLOMATIC减压阀订货型号：
PZM5-P150/10N
PZM5-P280/10N
PZM5-PA150/10N/K
PZM5-PB150/10N/K
DUPLOMATIC减压阀PZM5-P280/10N
