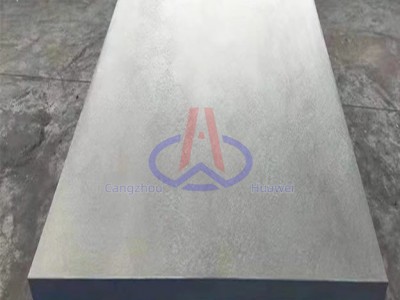

划线平台（划线平板）技术手册核心要点速览
划线平台是机械制造中用于精密划线、测量与装配的基准工具，采用HT200-300灰口铸铁制造，按GB/T 22095-2008标准生产，精度分0/1/2/3级，工作面经刮研/刨削处理，具备高精度、高稳定性、耐磨特性，广泛应用于机械、汽车、航空等领域。
一、产品定义与核心功能
划线平台（又称划线平板、铸铁划线平台）是一种用于：
精密划线：在工件上标记加工基准线与轮廓线
测量基准：检测零件平面度、平行度、直线度等形位公差
装配基准：作为机械零件装配、焊接、研磨的基准平台
检验工具：校准测量仪器、检查零件尺寸精度与形位偏差
二、执行标准与精度等级
|
标准号
|
精度等级
|
适用场景
|
平面度公差示例(1000×1000mm)
|
|---|---|---|---|
|
GB/T 22095-2008
|
0级
|
超高精度测量、精密划线
|
≤0.015mm
|
|
|
1级
|
高精度测量、精密装配
|
≤0.03mm
|
|
|
2级
|
一般测量、普通划线
|
≤0.06mm
|
|
|
3级
|
工装、焊接、粗加工
|
≤0.12mm
|
关键说明：0-2级工作面必须采用刮研工艺，3级可采用刨削工艺（Ra≤5μm）。
三、核心技术参数
1. 材质与热处理
材质：高强度灰口铸铁HT200-300（优选HT250），细颗粒结构
硬度：工作面HB170-240，确保耐磨性
稳定性处理：
人工退火：600-700℃保温后缓慢冷却
自然时效：2-3年消除内应力
双重处理保障长期精度稳定性
2. 规格尺寸（mm）
常规范围：200×200~4000×8000（可定制超大规格或拼接结构）
常见规格示例：
小型：400×300、500×400、600×500
中型：1000×750、1500×1000、2000×1500
大型：3000×2000、4000×2000、5000×2500
厚度/加强筋：按承载设计，通常为100-400mm，配T型槽/螺纹孔（可选）
3. 性能指标
平面度：按精度等级执行GB/T 22095-2008标准
承载能力：1.5-3吨/m²（与厚度、加强筋结构相关）
表面粗糙度：刮研面Ra≤1.6μm，刨削面Ra≤5μm
精度保持期：正常使用约2年，可通过重新刮研恢复精度
四、生产工艺流程
毛坯制造：图纸设计→木型制作→配料→造型→烘干→浇铸→落砂→清理→毛坯检验（外观/内部缺陷）
机械加工：外观检验→划线→粗加工→精加工→加工精度检验（沙孔/气孔/裂纹检测）
精度处理：工件调平→人工刮研（0-2级）/刨削（3级）→检验科精度终检
表面处理：去磁处理→防锈处理→喷漆→包装→入库
五、典型应用场景
|
行业领域
|
具体应用
|
精度要求
|
|---|---|---|
|
机械制造
|
机床床身划线、齿轮箱体孔系
|
1-2级
|
|
汽车制造
|
白车身焊接、发动机装配基准
|
1-2级
|
|
航空航天
|
发动机叶片榫槽、卫星组件装配
|
0-1级
|
|
轨道交通
|
高铁轮对轴箱装配、轨道检测基准
|
1级
|
|
模具行业
|
模具组装平行度/垂直度检测
|
1-2级
|
|
计量检测
|
三坐标测量机辅助基准、量块校准
|
0级
|
六、安装与维护要点
安装规范
基础要求：平整、坚固、无振动，远离热源与腐蚀环境
支撑方式：采用三点支撑（大型平台多点支撑），使用可调垫铁调平
水平校准：用精密水平仪检测，确保工作面水平度符合精度等级要求
维护保养
使用后及时清理工作面，涂抹防锈油，覆盖防锈纸
避免工件长时间重压，防止平台变形
轻拿轻放工件，禁止在平台上拖动粗糙工件
定期周检：6-12个月一次，超差时需专业人员修复
存储环境：通风干燥，避免潮湿与阳光直射
七、选型指南
|
应用场景
|
推荐精度
|
规格建议
|
特殊要求
|
|---|---|---|---|
|
精密划线
|
1级
|
按工件最大尺寸+200mm
|
工作面刻线，T型槽
|
|
普通测量
|
2级
|
按工件最大尺寸+150mm
|
基础平台，无特殊要求
|
|
焊接装配
|
3级
|
按工件最大尺寸+300mm
|
加强筋结构，高承载
|
|
计量校准
|
0级
|
按仪器要求定制
|
去磁处理，高精度刮研
|
八、沧州华威机械制造有限公司产品优势
材质保障：精选HT250优质铸铁，炉前化验确保成分达标
精度控制：全流程质量检测，配备高精度检测设备
稳定性处理：双重时效（人工退火+自然时效），精度保持2年以上
定制能力：可按客户图纸定制特殊规格、T型槽、螺纹孔、刻线等
服务体系：专业安装指导、定期维护提醒、终身精度修复服务
