一、产品概述
铸铁平台与铸铁平板是一种以高强度铸铁为原材料制造的基础性平面量具，主要用于为工件检测、划线、装配、焊接等工序提供一个准确、稳定的平面基准。作为机械制造、电子生产、汽车制造、船舶制造等行业的基础工具之一，其平面精度与结构稳定性直接影响最终产品的质量。
可以将铸铁平台理解为精密测量中的“基准场地”——所有工件、测量设备都以它作为参照，评判自身尺寸精度与形位状态。
二、主要类型与用途
根据工作场景的不同，铸铁平台可分为几种常见类型：
检验平台与测量平台：用于精密测量，作为检查零件尺寸精度和形位偏差的基准平面。
划线平台：在机械制造过程中，用于工件划线的基准工具。
焊接平台与铆焊平台：在焊接作业中，为工件提供支撑和固定作用。
装配平台：用于设备装配与调试的工作台面。
基础平台：为大型设备提供稳定的基础工作台。
T型槽平台：工作面上带有T型槽结构，方便固定工件或夹具，适用于钳工装配、设备调试等场景。

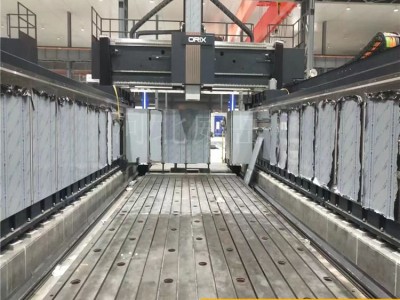

机床工作台与落地镗床工作台：作为机床加工中的工作平面，用于固定工件。
三坐标平台：专门为三坐标测量仪配置的基准平台。
三、材质与材料特性
铸铁平台的主体材料为高强度铸铁，常用牌号包括HT200至HT300的灰色铸铁材料。
该材料具备以下特点：
强度与硬度良好：工作面硬度一般在160至240HB范围内，能够满足大多数工业测量与加工需求。
耐磨性强：铸铁材料表面经加工后形成致密层，长期使用仍能保持精度。
吸振性能优异：铸铁内部石墨组织可有效吸收外部冲击与振动，确保测量数据的稳定与可靠。
加工性能好：材料切削性佳，便于进行刮研、精刨等精密加工。
四、热处理工艺
为了消除铸造过程中产生的内部应力，防止产品在使用中发生形变，铸铁平台必须经过严格的时效处理。常见的处理方式包括：
自然时效：将铸件露天放置数月至一年以上，使内应力自然释放。这种方式效果相当好但周期较长。
人工时效：通过加热炉将铸件加热到一定温度并保温一段时间后进行缓慢冷却，可显著缩短处理周期。
振动时效：利用振动设备使铸件内部残余应力快速释放，效率高且适用于大型铸件。
经过充分时效处理的平台，其尺寸稳定性明显提高，长期使用不易发生翘曲或变形。
五、精度等级
铸铁平台的精度等级主要依据国家标准执行，常见等级从高到低依次为：
00级：用于精密实验室或高精度测量场合。
0级：用于精密检验与测量。
1级：用于一般精度要求的检验与划线。
2级：用于粗加工划线或焊接等工作面。
3级：用于要求不高的基础支撑或辅助用途。
精度等级越低，表面平面度允许误差越小。对于直接参与测量的平台，通常建议选用0级或以上等级。
六、结构形式
根据内部结构设计，铸铁平台主要分为以下两种形式：
筋板式结构：工作台背面设有纵横向加强筋，重量相对较轻，适用于中小型平台或载荷较小的场合。
箱体式结构：平台整体为封闭或半封闭箱体造型，刚性更强，承载能力更高，适用于大型重型平台。
七、表面处理方式
为了提升铸铁平台的防锈性能和使用寿命，常对其表面进行处理，主要包括：
刮研处理：人工或机械方式对工作面进行精密切削，形成规则的接触斑点，既提升平面度又有助于储油润滑。
防锈涂层：非工作面涂刷防锈漆，工作面通常保持金属原色或做薄层防锈处理。
精细研磨：对高精度平台的工作面进行研磨加工，获得更高的表面光洁度。
八、安装与调试
铸铁平台通常需要搭配相应的支撑系统使用，常见的支撑组件包括：
地锚器：埋入地基中，与平台底部连接，可实现高度方向的精细调整。
调整垫铁：放置于平台底部四角或承重点下方，用于校准平台水平。
平垫铁与斜垫铁：组合使用，可对平台进行高低及水平方向的微调。
安装调试过程一般包括：地基准备、支撑件放置、平台吊装定和位、水平仪检测及反复调整，直至各方向水平度符合使用要求。
九、使用注意事项
使用前须确认平台工作面干净无异物，以免划伤表面或影响测量。
放置工件时应轻放，避免冲击或重摔。
禁止在平台上进行敲击、矫正或气割等作业，防止损坏工作面。
期不用时应在工作面涂抹防锈油并覆盖防护罩。
