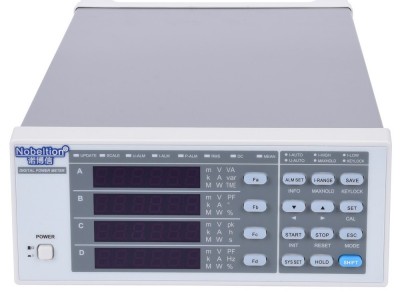

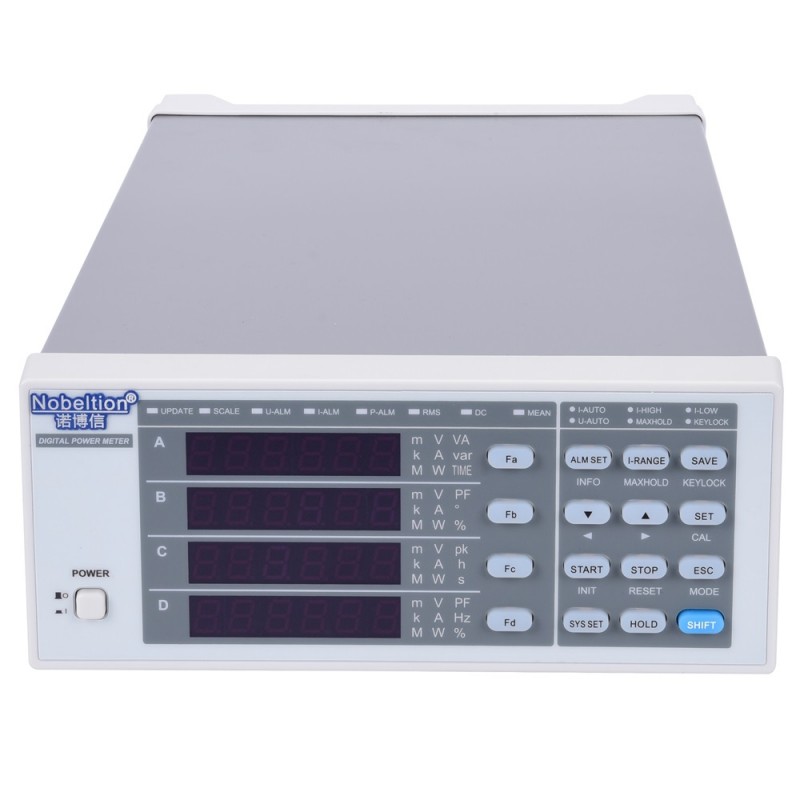

交流功率测量仪 NBX8711P
产品优势
(1) 宽量程设计，负载适应性更强。
(2) 可靠、稳定，体积小，重量轻。
(3) 测量速度快，最快0.25s刷新速率
(4) 电压、电流变比设置功能，轻松扩展测量量程。
(5) 电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求。
(6) 标配RS-232或RS-485串行通信口，支持MODBUS通讯，轻松实现测试自动化。
(7) 选配开关量I/O功能，实现遥控输入以及报警信号输出。
典型应用
(1) 严苛工业现场型式试验。
(2) 高温老化室测试。
(3) 家用电器、商用电器生产线待机功率测量。
(4) 电动工具测试。
(5) 照明灯具测试
技术参数：
|
产品名称 |
交流功率测量仪 |
|
型号 |
NBX8711P |
|
测量通道 |
单相 |
|
测量参数 |
电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、电压频率f、电能量Wh、电能量计时Time |
|
接线使用 |
无短路片，支持四线法#远距离测量接线使用 |
|
输入阻抗 |
电压：约2MΩ 电流：约4mΩ |
|
满量程峰值因数 |
1.6 |
|
电压额定量程 |
600V |
|
电流额定量程 |
20A（交流） |
|
电压精度范围 |
6V~600V |
|
电流精度范围 |
20mA~20A |
|
电压/电流精度* |
±(0.1%×显示值+0.1%×量程)（45Hz≤f≤65Hz） |
|
有功功率精度* |
±(0.1%×显示值+0.1%×量程)（45Hz≤f≤65Hz） |
|
有功功率测量范围 |
22mW（PF=0.1）~4.4kW（PF=1）@220V（1A/20A规格） 0.44W（PF=0.1）~4.4kW（PF=1）@220V（20A规格） |
|
有功功率分辨力 |
0.01W |
|
功率因数精度范围 |
±(0.1～1) |
|
功率因数分辨力 |
0.001 |
|
频率测量范围 |
45Hz≤f≤65Hz |
|
频率测量精度 |
±(0.1%×显示值) (电压幅值应大于量程的10%) |
|
电能量范围 |
0～99999MWh |
|
电能量精度 |
±(0.1%×显示值+0.1%×量程) |
|
扩展不确定度 |
电压、电流、功率、频率、电能量≤0.30% |
|
电能计时 |
999时59分59秒 |
|
电能计时精度 |
±(0.05%×显示值) |
|
电压/电流变比 |
0.1～1000.0 |
|
数据更新周期 |
0.25，0.5，1[s] |
|
报警功能 |
5组，电压、电流、功率上/下限、门限设定 |
|
控制接口 |
RS-232 (选配RS-485)、开关量功能 (选配) |
|
外形尺寸 |
213(W, 前塑壳)×88(H, 前塑壳)×386(D, 含接线柱) mm |
|
开口尺寸 |
210(W)×85(H) mm |
|
底脚高度 |
15 mm |
|
整机重量 |
约3kg |
|
整机功耗 |
约10VA |
