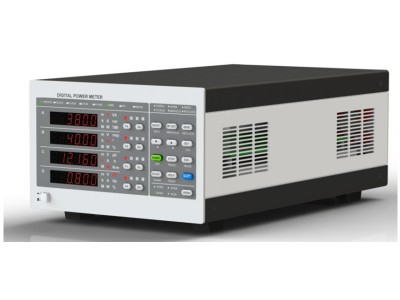

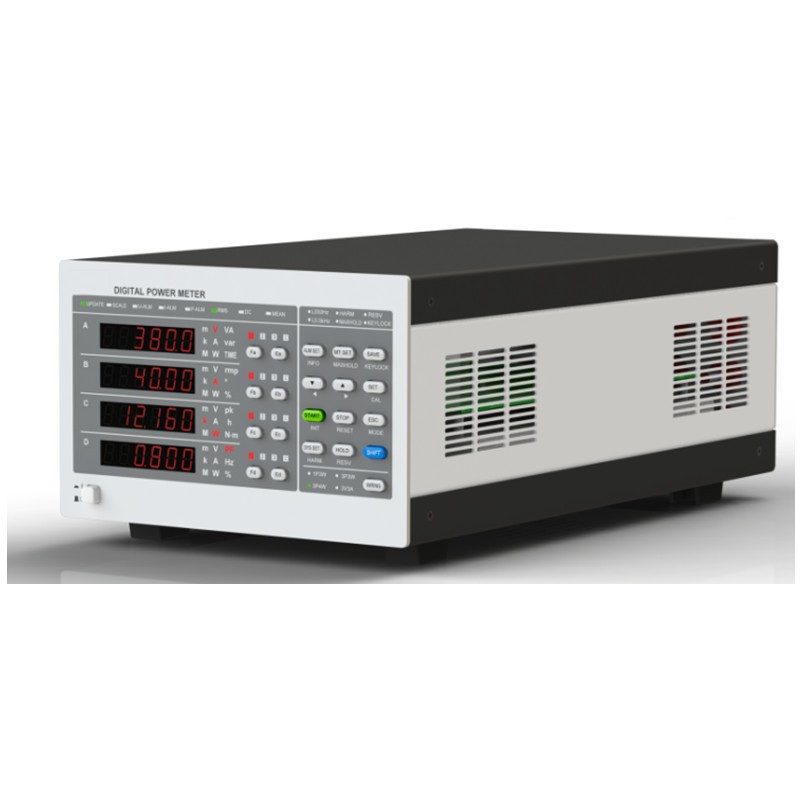

三相功率测量仪 NBX7931
产品优势
(1) 基本精度： ±0.1%
(2) 测量带宽： 45Hz～65Hz
(3) 最大电压: 600Vrms
(4) 最大电流: 50A，支持电流互感器
(5) 三 相： 支持1P2W、1P3W、3P3W、3P4W、3V3A测量模式
(6) 高 精 度： 基本精度可达0.1%
(7) 宽 功 率： 可测量电流50A，功率最小分辨力0.01W
(8) 传 感 器： 变比功能，支持常规I-I电流互感器
(9) 阈值报警： 可设置三相总电压、电流、功率的阈值和测量门限值，自动上下限判定，报警
典型应用
电机功率测量:
(1) 功率带宽45Hz~65Hz
(2) 电流范围0~50A/电流传感器
商用电器性能评价，待机测量:
(1) 电流范围50A，可测量额定功率和待机功率
(2) 最小功率分辨力0.01W
(3) 自动识别电器运行/停止/待机等状态，并选择性累积电能量
技术参数：
|
测量通道 |
三相（支持单相使用） |
|
|
测量参数/功能 |
单相：电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、电压频率fU、电流频率fI、电能量Wh、电量Ah、电（能）量计时Time 三相：电压ΣU、电流ΣI、有功功率ΣP、视在功率ΣS、无功功率ΣQ、功率因数Σλ |
|
|
接线方式 |
1P2W、1P3W、3P3W、3P4W、3V3A |
|
|
信号输入 |
浮置输入（互感器输入） |
|
|
满量程峰值因数 |
3 |
|
|
电压额定量程 |
600V |
|
|
电压精度范围 |
0.6～600V |
|
|
电压分辨力 |
0.1V |
|
|
电流额定量程 |
50A |
|
|
电流精度范围 |
20mA～50A |
|
|
电流分辨力 |
0.001A |
|
|
功率因数精度范围 |
±(0.1～1.0) |
|
|
功率因数分辨力 |
0.01 |
|
|
电压/电流测量精度 |
45Hz≤f≤65Hz |
±(0.1%×显示值+0.1%×量程) |
|
有功功率测量精度 |
45Hz≤f≤65Hz |
±(0.1%×显示值+0.1%×量程) |
|
有功功率测量范围 |
0.44W～11kW@220.0V/相，PF=0.1～1.0 |
|
|
有功功率最高分辨力 |
0.01W |
|
|
频率测量范围 |
45Hz～65Hz |
|
|
频率测量精度 |
±0.1%×显示值 |
|
|
电能测量范围 |
0～99999MWh（分辨率：0.01mWh） |
|
|
电能测量精度 |
±0.2%×显示值 |
|
|
电能计时范围 |
9999时59分59秒 |
|
|
数据更新周期 |
0.5 / 1 / 2 / 5 [s] |
|
|
变比范围 |
1～5000 |
|
|
报警功能 |
5组，总电压、总电流、总功率上/下限、门限设定 |
|
|
控制接口 |
标配：RS-232；选配：RS-485、开关量 |
|
|
外形尺寸 |
213(W) x 132.5(H，不含底脚) x 384.5(D，不含接线端子) mm |
|
|
开口尺寸 |
213 x 132.5 |
|
|
底脚高度 |
14.5 mm |
|
|
整机重量 |
约4 kg |
|
|
整机功耗 |
约10VA |
|
