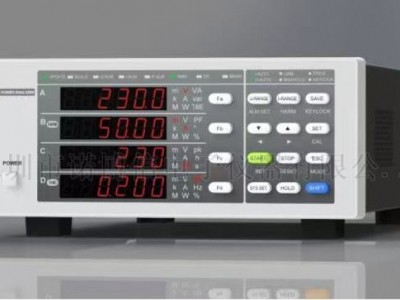

单相高精度功率分析仪 NBX310E
产品优势
(1) 高 精 度：16位高速高精度AD转换，基本精度可达0.1%，最快100ms显示数据更新周期
(2) 宽 功 率：可测量电流20A，功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求
(3) 宽 频 带：交流、直流信号两用，功率测量带宽DC、0.5Hz~100kHz，可满足各种标准和非标准正弦波形负载功率测量
(4) 线路滤波：采用500Hz、5.5kHz的低通滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰
(5) 传 感 器：变比功能，支持常规I-I、V-V型电压/电流互感器；支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器
(6) 电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量
(7) 阈值报警：电压、电流、功率、功率因数等阈值和测量门限值，自动上下限判定，报警
典型应用
(1) 单相家用电器、商用电器待机功耗和功率分析
(2) 电力电子、变压器、发电机功率分析
(3) 开关电源功率分析
技术参数：
|
型号 |
NBX310E |
|
|
测量参数 |
电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、峰值电压Upk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI、直流电压Udc、直流电流Idc、整流平均值Umn/Imn/Urmn/Irmn、 |
|
|
输入阻抗 |
电压：约2MΩ 电流直接输入：约10mΩ (20A规格) 电流传感器输入：约100kΩ |
|
|
AD采样速率 |
约100kS/s |
|
|
满量程峰值因数 |
3 |
|
|
电压额定量程 （直接输入） |
15/30/60/100/150/300/600/1000*[V] *1000V满量程峰值因数为1.5 |
|
|
电流额定量程 （直接输入） |
100m/200m/500m/1/2/5/10/20*[A] *20A量程满量程峰值因数为1.5 |
|
|
电流额定量程 （传感器输入） |
50m/100m/200m/500m/1/2/5/10[V] |
|
|
电压/电流精度范围 |
(1%～110%)*×量程 *电压1000V量程精度范围为(1%～100%)×量程 |
|
|
功率因数精度范围 |
±(0.001 ～ 1.000) |
|
|
电压测量精度 |
DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz |
±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×显示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×显示值+0.3%×量程) |
|
电流测量精度 |
DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz |
±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±((0.1×f)%显示值+0.2%×量程) ±({1+0.08×(f-10)}%×显示值+0.3%×量程) |
|
有功功率测量精度 |
DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz |
±(0.1%×显示值+0.1%×量程) ±(0.3%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.2%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×显示值+0.3%×量程) |
|
有功功率测量范围 |
2.2mW～4.4kW@220V，PF=0.01～1 |
|
|
低功率因数 功率精度范围 |
视在功率测量精度，±(0.2%×显示值)@PF=0 有功功率测量精度在上述基础上，加读数的0.05%@PF=0.001～0.1 |
|
|
有功功率最高分辨力 |
0.1mW |
|
|
频率测量范围 |
DC，0.5Hz ～ 100kHz |
|
|
频率测量精度 |
±0.1%×显示值 |
|
|
谐波测量 |
10Hz ～ 600Hz，1～50次谐波含量，总失真度 |
|
|
电能测量范围 |
0～999999MWh (分辨率：1mWh/0.01mAh) |
|
|
电能测量精度 |
±0.2%×显示值 |
|
|
扩展不确定度 |
电压、电流、功率、频率、电能量≤0.20% |
|
|
滤波器功能 |
500Hz、5.5kHz电压线路、电流线路和频率滤波 |
|
|
变比范围 |
1 ～ 50000 |
|
|
数据更新周期 |
100m / 250m / 500m / 5[s] |
|
|
报警功能 |
电压、电流、功率、功率因数； 上限、下限、门限设定 |
|
|
控制接口 |
标配：RS-232； 选配：RS-485、开关量接口 |
|
|
外形尺寸 |
213mm（W, 前塑）×88mm（H, 前塑）×386mm（D, 含接线端子） |
|
|
开口尺寸 |
210(W)×85(H) mm |
|
|
底脚高度 |
15 mm |
|
|
整机重量 |
约3kg |
|
