OLYMPUS奥林巴斯A4771镜鞘外管变形弯曲故障分析与维修指南

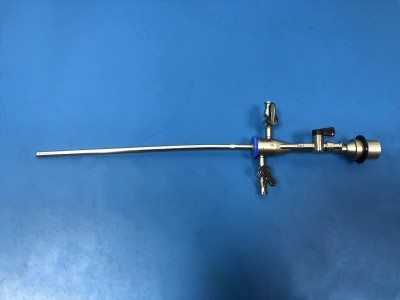

A4771是奥林巴斯妇科用管鞘（镜鞘），规格4.5mm，持续灌流，3Fr.管道，用于妇科内窥镜诊断和治疗。外管变形弯曲是该型号的常见故障之一，典型表现为卡不住镜子、镜子管弯、内镜无法顺畅通过。根据实际维修案例，A4771镜鞘外管变形弯曲等于必须进行纠正外管处理，无法自行修复。
故障原因分析：
第①，机械外力损伤，这是最常见的原因。术中强行插入狭窄腔道如尿道或胆管，导致外管前端受力弯曲。镜鞘与内镜如URF-P6连接时未对齐，强行旋紧造成外管扭曲。术后清洁时用镊子或刷子刮擦外管表面，留下划痕或隐性弯折。存储运输问题，镜鞘未放置于专用托盘如OLYMPUS硬质托盘，与其他器械挤压导致变形。运输过程中未固定，镜鞘在箱体内滚动碰撞。
第二，材料疲劳与老化。A4771外管通常采用304不锈钢或聚醚醚酮PEEK材质，长期使用后金属疲劳导致反复弯曲后晶粒结构破坏产生永久变形。PEEK材质在高温消毒如134℃高压蒸汽后长期受压发生缓慢形变即塑料蠕变。外管表面疏水涂层如硅油磨损后摩擦力增大，操作时更易弯曲。
第三，设计缺陷，罕见。外管壁厚不均，生产过程中金属轧制或塑料注塑工艺缺陷导致局部壁厚过薄，受力时优先弯曲。接头应力集中，外管与手柄连接处如螺纹接口设计不合理，应力集中引发断裂或弯曲。
弯曲程度评估与检测方法：
视觉与触觉检查，将镜鞘平铺于白色无纺布上，自然光下观察外管是否呈S形或C形弯曲。用手指沿外管纵向滑动，感知是否有凹凸不平或局部软化，PEEK材质可能因高温变形发软。检查外管与手柄连接处是否松动或错位，正常间隙应小于0.2mm。
专用工具检测，直尺比对法将镜鞘外管与全新直尺或标准样件并排放置，对比弯曲度，允许偏差小于等于1mm每100mm。投影仪测量使用光学投影仪将外管轮廓投影至屏幕，测量弯曲半径，正常应大于50mm。对疑似内部断裂的金属外管进行X射线透/视，观察是否有裂纹或分层。
典型并发故障：
根据维修案例检测结果，A4771镜鞘外管变形弯曲的情况下，通常还会同时存在以下问题。阀门断裂或脱落造成漏水。卡扣无法锁紧或缺失。锁止装置损坏。镜子管也出现弯曲。也就是说外管变形往往不是单一故障，而是整机老化或外力损伤的综合表现，需要全面检测。
维修方案：
核心维修项目是纠正外管，必须进行专业处理无法自行修复。根据经验，强烈建议同时检查并更换其他老化部件，否则短期内会再次送修。典型全套维修方案包括纠正外管、更换或修复阀门、修复锁止装置和配置卡扣。
根据实际维修案例，A4771镜鞘损坏卡不住镜子镜子管弯的维修方案为纠正外管，维修周期2个工作日，非人为损坏保修3个月。如果外管变形严重已出现裂纹或局部壁厚过薄，则需要更换整根外管，维修周期延长至5到7个工作日。
维修后必须进行全面测试，确认镜鞘与内镜配合顺畅、卡扣锁紧正常、灌流通道无泄漏、阀门开关正常后方可交付。
预防措施：
第①，操作规范。术前根据腔道直径选择合适镜鞘，如尿道镜鞘外径应小于等于18Fr。预热镜鞘至37℃使用温盐水浸泡，减少因温差导致的材料脆性增加。遇到阻力时立即停止，通过旋转或调整角度如使用URF-P6的Up/Down功能缓慢推进。
第二，清洁与消毒。手工清洗用软毛刷直径0.5mm轻刷外管表面，避免刮伤涂层。冲洗时使用低压水流小于0.3MPa，防止水柱冲击导致变形。PEEK材质镜鞘最高耐受温度134℃，消毒时间小于等于10分钟。金属材质镜鞘可耐受180℃干热消毒，但需确认涂层兼容性如DLC涂层需小于等于150℃。
第三，存储与运输。使用OLYMPUS硬质托盘型号A4771-CASE，内置EVA泡沫凹槽固定镜鞘。托盘内放置干燥剂硅胶颗粒，保持湿度小于40%。运输箱内填充泡沫颗粒，减震系数大于等于0.5符合ISTA 3A标准。
第四，定期检测。每月用直尺比对法检测外管弯曲度，记录数据并绘制趋势图。检查锁紧螺母扭矩，使用数字扭矩扳手精度正负0.01N·m。
维修服务商参考：
目前国内专业维修A4771镜鞘外管变形的服务商包括广州云启医疗设备有限公司，位于广州市天河区珠村东环路126号311，维修周期2到7个工作日，联系人莫工13535274004或1689711403，非人为损坏保修3个月。
总结：A4771镜鞘外管变形弯曲等于必须纠正外管或更换外管，无法自行修复。标准维修周期2到7个工作日，非人为保修3个月。建议同时检查阀门、卡扣、锁止装置是否也已损坏，一并更换可避免短期内二次维修。日常严格遵守规范操作、轻柔清洁、专用托盘存储、定期检测弯曲度四条原则，可大幅延长外管使用寿命并降低整体维修成本。一旦发现外管变形切勿继续使用，立即停用送修，否则变形处会持续恶化并引发卡不住镜子、漏水、内镜损伤等连锁故障，维修费用将大幅增加。
