板材类产品对尺寸的检测需求包括宽度、厚度、长度。蓝鹏测控根据检测定制一体机，快速得到多种尺寸。
CX05Z-SG26500型板材测量设备内包含5台工业相机用于长度检测，板材头部一台，板材尾部（来料方向）四台。
板材侧面布置1台二维激光测量传感器，用于检测板材的厚度情况，当板材在轧线上运行时，通过二维激光传感器扫描可实时测量宽度，反馈至测量系统内。
1．基本技术参数
1）测量范围长度（mm）：3500-26500
2）长度测量精度（mm）：
≤±6mm（10米以内精度，可增加相机数量提高精度）
≤±8mm（10-20米精度，可增加相机数量提高精度）
≤±10mm（20-26米精度，可增加相机数量提高精度）
宽度测量精度（mm）：≤±1mm
厚度测量精度（mm）：≤±0.1mm
对角线测量精度（mm）：≤±15mm
米弯曲度测量精度（mm）：≤±2mm
3）电源电压（V）：220/380
4）系统总功率（kW）：≤5
5）预留通讯接口：RS485串口，TCP/IP网络接口
6）设备外形尺寸（mm）：相机、激光及二维激光传感器安装依据现场情况，可选择安装在现有的柱、台边缘，或者设计专用支架。
控制柜约 650×800×1000（L×W×H）；
LED显示屏约1550×100×1070（L×W×H）。
2．工作环境要求
1）电源电压（V）：AC 220±15%，50Hz
2）环境湿度(％rh) ：≤80（不结露）
3）测量仪是精密光电设备，严禁水、水雾。
4）环境温度（℃）：测量仪：-10～50；电气室控制系统：0～35
5）介质要求：无
3．显示内容

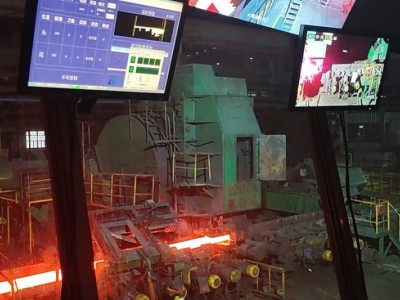

LCD显示：实时显示轧件长度，宽度，厚度尺寸、公差带和超差数，轧件镰刀弯及对角线尺寸，轧件尺寸波动趋势等。
LED显示：双色动态显示（正常为绿色超差会变红），显示长度、宽度、厚度。
4．通信接口
TCP/IP协议，光缆传输，测径仪至控制柜。
TCP/IP协议，光缆传输，控制柜至现场LED屏。
无线连接，Wifi连接无线网络。
设备预留10/1000网络接口，可与上位机或现场二级系统通讯。
定制测宽测厚测长仪一机多用，使用方便操作简单，配备测控软件分析系统。
