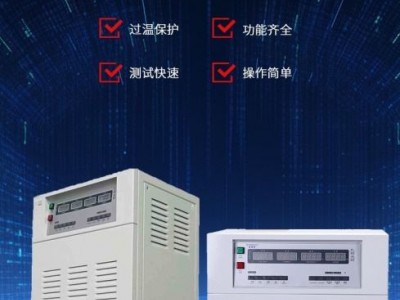

变频电源NBX97系列
产品简介
单相交流电源可模拟世界各国电网电压，为客户提供高纯净、高可靠性的正弦波电力输出，专业应用于家电、小家电、电机、认证机构、医疗设备、照明等领域，满足产品的设计开发、产线检测、质保检测、老化寿命测试、电压频率耐受等测试要求。产品采用业内先进的数字化高频逆变控制技术，结合高速AD、DSP、FPGA数字控制器，实现高精度、高动态响应速度、高负载适应性、高稳定度、宽输出范围的正弦波输出。
产品优势
(1)产品设计理念先进，采用模块化设计思想及先进的数字化控制技术，结构简洁，稳定性高，精度高，相应速度快，且人机界面及功能操作符合行业习惯；
(2)带载能力强，满足家电产线老化需求；
(3)采用精准的抗冲击技术，能够承受负载大电流冲击，3倍额定电流能够承受2s，特别适用于电机、马达等冲击型设备。
(4)动态响应速度快，电压突变反应时间在20ms以内；
(5)输出波形可实时调整，可通过增减键实时调整输出电压、输出频率设置值，并即刻更新输出，使用方便快捷；
(6)具备Auto-Lock功能，无人操作情况下，自动锁定键盘，防止误接触导致人为事故或危险；
(7)电压分档设计：0.0～150.0V、150.1～300.0V或0.0～300.0V，高档、低档均可满功率输出；频率输出范围45.00～240.00Hz，分辨力0.01Hz，设置更精确；
(9)高亮LED显示，配备数字键、功能键等输入键盘，外观精致，操作便捷；
(10)测量功能齐全，能够测量电压、电流、频率、功率。
(11)主要元器件采购国际一线知名品牌，质量可靠，稳定耐用；
(12)整ji关键技术指标采用多裕度设计理念，电压应力，电流应力，发热量都经过严格技术论证，并加严型式试验，可靠性高，寿命长；
(13)通讯接口丰富，标配RS232，选配RS485。
技术参数：
|
产品名称 |
单相交流电源 |
|||||||
|
产品型号 |
NBX97000 |
NBX97001 |
NBX97002L |
NBX97002 |
NBX97003 |
|||
|
输出容量 |
500VA |
1kVA |
2kVA |
2kVA |
3kVA |
|||
|
基本功能 |
输出功能 |
输出精准的正弦电压波形 |
||||||
|
隔离功能 |
内置隔离变压器 |
|||||||
|
接线方式 |
输入端：单相两线 输出端：单相两线 |
|||||||
|
输出参数 |
输出相数 |
单相两线+PE |
||||||
|
输出模式 |
标准正弦波 |
|||||||
|
输出电压 |
自动档：1.0～150.0V(低档) 150.1～300.0V(高档) 高档锁定：1.0～300.0V 额定电压：110V(低档)，220V(高档) |
|||||||
|
电压设置精度 |
精度：≤0.5% 解析度：0.1V |
|||||||
|
输出 电流 |
低档 |
4.5A |
9.0A |
18A |
27.2A |
|||
|
高档 |
2.2A |
4.5A |
9A |
13.6A |
||||
|
输出频率 |
45.0～65.0Hz，100Hz，120Hz，200Hz，240Hz |
|||||||
|
频率设置精度 |
精度：≤0.1% 解析度：0.1Hz |
|||||||
|
频率稳定度 |
≤0.1% |
|||||||
|
电压失真度(VTHD) |
＜2% |
|||||||
|
反应时间 |
≤2ms |
|||||||
|
电压突变响应时间 |
≤20ms |
|||||||
|
波峰因数 |
1.41±0.1 |
|||||||
|
源电压效应 |
≤1% |
|||||||
|
负载效应 |
≤1% |
|||||||
|
效率 |
＞85% |
|||||||
|
测量显示 |
显示模式 |
高亮LED显示 |
||||||
|
电压测量精度 |
精度：0.2%FS+0.3%显示值(110/220±10%) 解析度：0.1V |
|||||||
|
频率测量精度 |
精度：0.1% 解析度：0. 1Hz |
|||||||
|
电流测量精度 |
精度：0.5%FS+0.5%显示值 解析度：0.1A/1A |
|||||||
|
功能 |
自动记忆功能 |
设置参数自动记忆，开机自动调用 |
||||||
|
快捷键 |
120V/220V 50Hz/60Hz |
|||||||
|
实时调整功能 |
输出状态下，可实时调整输出电压、输出频率设置值，并即刻更新输出； |
|||||||
|
保护功能 |
过载能力 |
105%＜过载≤110% 15秒后切断输出 110%＜过载≤120% 5秒后切断输出 |
||||||
|
保护装置 |
IGBT过流，IGBT过热，过载，短路 |
|||||||
|
远程接口 |
通讯接口 |
标配：RS232 选配：RS485 |
||||||
|
输入参数 |
输入相数 |
单相两线 |
||||||
|
输入电压范围 |
220V±22V(L-N) |
|||||||
|
输入频率范围 |
50Hz/60Hz |
|||||||
|
工作环境 |
工作温度 |
0～40℃ |
||||||
|
工作湿度 |
20～90%RH(非凝露) |
|||||||
|
体积重量 |
尺寸(W×H×D)mm |
483×177×455 |
483×480×390 |
|||||
|
重量(Kg) |
20 |
55 |
||||||
技术参数：
|
产品名称 |
单相交流电源 |
||||||
|
产品型号 |
NBX97005L |
NBX97005 |
NBX97010L |
NBX97010 |
NBX97010TS |
||
|
输出容量 |
5kVA |
5kVA |
10kVA |
10kVA |
10kVA |
||
|
基本功能 |
输出功能 |
输出精准的正弦电压波形 |
|||||
|
隔离功能 |
内置隔离变压器 |
||||||
|
接线方式 |
输入端：单相两线 输出端：单相两线 |
输入端：三相四线 输出端：单相两线 |
|||||
|
输出参数 |
输出相数 |
单相两线+PE |
|||||
|
输出模式 |
标准正弦波 |
||||||
|
输出电压 |
自动档：1.0～150.0V(低档) 150.1～300.0V(高档) 高档锁定：1.0～300.0V 额定电压：110V(低档)，220V(高档) |
||||||
|
电压设置精度 |
精度：≤0.5% 解析度：0.1V |
||||||
|
输出 电流 |
低档 |
45.4A |
90.9A |
||||
|
高档 |
22.7A |
45.4A |
|||||
|
输出频率 |
45.0～65.0Hz，100Hz，120Hz，200Hz，240Hz |
||||||
|
频率设置精度 |
精度：≤0.1% 解析度：0.1Hz |
||||||
|
频率稳定度 |
≤0.1% |
||||||
|
电压失真度(VTHD) |
＜2% |
||||||
|
反应时间 |
≤2ms |
||||||
|
电压突变响应时间 |
≤20ms |
||||||
|
波峰因数 |
1.41±0.1 |
||||||
|
源电压效应 |
≤1% |
||||||
|
负载效应 |
≤1% |
||||||
|
效率 |
＞85% |
||||||
|
测量显示 |
显示模式 |
高亮LED显示 |
|||||
|
电压测量精度 |
精度：0.2%FS+0.3%显示值(110/220±10%) 解析度：0.1V |
||||||
|
频率测量精度 |
精度：0.1% 解析度：0. 1Hz |
||||||
|
电流测量精度 |
精度：0.5%FS+0.5%显示值 解析度：0.1A/1A |
||||||
|
功能 |
自动记忆功能 |
设置参数自动记忆，开机自动调用 |
|||||
|
快捷键 |
120V/220V 50Hz/60Hz |
||||||
|
实时调整功能 |
输出状态下，可实时调整输出电压、输出频率设置值，并即刻更新输出； |
||||||
|
保护功能 |
过载能力 |
105%＜过载≤110% 15秒后切断输出 110%＜过载≤120% 5秒后切断输出 |
|||||
|
保护装置 |
IGBT过流，IGBT过热，过载，短路 |
||||||
|
远程接口 |
通讯接口 |
标配：RS232 选配：RS485 |
|||||
|
输入参数 |
输入相数 |
单相两线 |
三相四线+PE |
||||
|
输入电压范围 |
220V±22V(L-N) |
380V±57V(L-L) |
|||||
|
输入频率范围 |
50Hz/60Hz |
||||||
|
工作环境 |
工作温度 |
0～40℃ |
|||||
|
工作湿度 |
20～90%RH(非凝露) |
||||||
|
体积重量 |
尺寸(W×H×D)mm |
483×480×390 |
483×680×390 |
483×850×550 |
|||
|
重量(Kg) |
60 |
83 |
165 |
||||
