日常代步的电动两轮车、电动三轮车，正掀起一股席卷全球的出海热潮，从东南亚、欧洲的街巷，火到南美乡村和北美农场。中国海关数据统计，2025年我国电动两轮车全年出口量超2670万辆、出口额达68.29亿美元，同比稳步攀升。在如此巨大的市场下，其各种配件更要把好质量关，本文总结了一些配件几何尺寸测量仪。

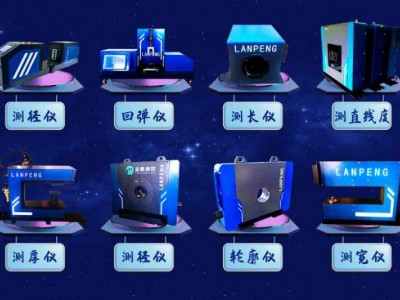

1、五类仪器核心检测（先明确分工）
设备 核心检测对象 适用工件特征
测径仪 圆形截面外径与圆度 圆管、实心圆轴、轮圈、棒料等圆形工件
测宽仪 截面宽度、板材幅宽 方管、扁钢、钣金件、胶条等扁平/方形工件
测厚仪 板材厚度、垫层厚度 钢板、橡胶垫、摩擦片、钣金基材
测长仪 工件总长 杆、管、板、型材的长度尺寸（通用类）
直线度测量仪 长杆件米直线度、外径、椭圆度等 长轴、长管材、细长拉杆、主梁等长条状工件
2、电三轮各零部件对应检测设备明细
电动三轮车主要分为轴类、管材类、钣金板材类、型材杆件、轮组配件、橡胶/塑料件、制动/传动配件七大板块，逐一对应：
2.1、轴类部件（承重/传动核心，五大仪器高频组合使用）
轴类是电三轮安全关键件，常用仪器有测径、测长、直线度。
￮测径仪：检测各轴外径（保证与轴承、轮毂装配间隙）；
￮测长仪：检测轴总长度；
￮直线度测量仪：检测整轴直线度（轴体弯曲会造成车轮跑偏、轮胎异常磨损、行驶抖动）。
2.2、管材类零件（车架主体，用量最大，全品类仪器全覆盖）
电三轮车架、扶手、拉杆几乎全部采用圆管，是在线检测设备的主力应用场景。
2.2.1、车架主梁、纵梁、横梁（承重主圆管）
￮测径仪：圆管外径；
￮测长仪：长度；
￮直线度测量仪：长车架管直线度（管材弯曲会造成整车装配错位、车架受力不均）。
2.2.2、车把立管、车厢扶手管、护栏管
￮测径仪：圆管外径；
￮测长仪：单管长度；
￮直线度测量仪：细长扶手管、立管直线度。
2.2.3、刹车拉杆管、方向机拉杆管、减震器套管
￮测径仪：外径（保证套管与内杆灵活配合）；
￮测长仪：管件长度；
￮直线度测量仪：细长传动管件直线度（弯曲会造成刹车、转向卡滞）。
2.3、钣金/板材类配件（车厢、护板、底板，主打测厚、测宽、测长）
多为冷轧钢板、花纹板，极少用到测径仪，长条形板材可加测长度。
2.3.1、车厢底板、侧板、后挡板、花纹板
￮测厚仪：钢板基材厚度（决定车厢承重能力）；
￮测宽仪：板材幅宽、折边后成品宽度；
￮测长仪：板材裁料长度、成品总长。
2.3.2、挡泥板、轮罩、脚踏板、车身护板（冲压钣金件）
￮测厚仪：钣金母材厚度；
￮测宽仪：成品宽度；
￮测长仪：整体外形长度。
2.3.3、车架加固钢板、连接垫板
￮测厚仪：板厚；
￮测宽仪：板宽
￮测长仪：板厂。
2.4、方管/扁钢/实心棒料（支撑、加固杆件）
这类工件截面为方形、扁平状，方管用测宽仪或测头处于X、Y轴位置的双轴测径仪，长杆件需测直线度。
2.4.1、车架副梁、车厢支撑腿、支架（方管/矩形管）
￮测宽测厚仪：方管截面边长；
￮测长仪：杆件长度；
￮直线度测量仪：长方管边的直线度。
2.4.2、扁钢、扁铁、加固撑条
￮测厚仪：扁钢厚度；
￮测宽仪：扁钢宽度；
￮测长仪：扁钢长度；
￮长扁钢：检测板边直线度。
2.4.3、实心圆钢撑杆、顶杆
￮测径仪：圆棒外径；
￮测长仪：长度；
￮直线度测量仪：细长圆棒直线度、外径、椭圆度。
2.5、橡胶/密封胶条、缓冲配件
2.5.1、车厢密封条、防尘胶条、车门胶条
￮测厚仪：胶条本体厚度；
￮测宽仪：胶条宽度、密封唇口宽度；
￮测长仪：裁切长度；
￮回弹测试仪：弹性检测、回弹率、密封条老化试验回弹性能。
2.5.2、橡胶减震垫、缓冲胶块、轮胎胶垫
￮测厚仪：胶垫厚度；
￮测宽仪：外形宽度。
￮回弹测试仪：减震性能测试
2.6、制动、传动系统配件
2.6.1、实心刹车拉杆、离合拉杆、油门拉杆
￮测径仪：杆体外径；
￮测长仪：拉杆总长；
￮直线度测量仪：细长拉杆直线度（弯曲直接影响制动、操控灵敏度）。
2.6.2、刹车蹄片、制动摩擦片
￮测厚仪：摩擦片厚度、背板厚度；
￮测宽仪：蹄片有效工作宽度。
2.7、线缆电缆
￮测径仪：检测并控制外径尺寸。
结语
电动三轮车配件非常多，而几何尺寸测量仪是很多配件的基础尺寸，尺寸不达标，轻则无法安装，重则造成事故，因此一定要重视，各种规则的线材、棒材、管材、板材、方管等类型的产品，均可应用测径仪、测宽仪、测厚仪、测长仪、直线度测量仪等，不限材质，可定制。
