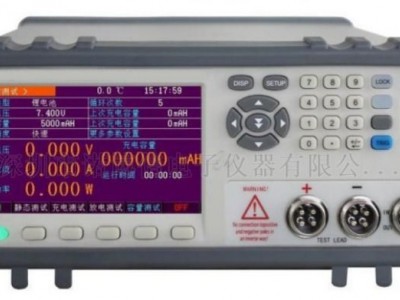

电池综合测试仪NBX5530A
产品简介：
常见的可充电电池包含锂电池，镍镉电池，镍氢电池， 以及密封铅酸蓄电池等。其中，锂电池具有容量大，重量轻，循环次数高等特点，广泛应用于移动dian话，PDA,数码相机，摄像机，笔记本电脑等领域，是目前最为先进的可充电电池，这里所指锂电池是成品锂电池包， 由锂电芯（锂离子电芯或者里聚合物电芯）加锂电池保护板组成。镍镉电池是比较早应用的可充电电池，具有成本较低，低内阻，能够大电流放电的特点，至今在一些电动工具， 电动车上面有广泛应用。
镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小， 目前在一些常见的消费类电子产品中应用广泛， 已基本取代以前镍镉电池的应用领域．小型密封铅酸电池，又称免维护铅酸电他， 目前工艺成熟， 目前主要应用在固定式后备电源场合，如不间断电源，应急照明灯等等场合。
针对这些可充电电池的生产检测需要，特研制了专用的可充电池综合检测仪，本测试仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压， 内阻，充电，放电性能， 电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作，采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高的生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设备的使用灵活性， 以及具有应用范围广泛的特点。
此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据， 自动记录测试结果，也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等等，另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满足更苛刻的质量要求。
基本功能：（快速筛选）
1．静态参数测试 1.7 以上可检测数值大小的部分，可分别设定上限和
1． 电池静态参数快速检测。 下限加以快速筛选。
1.1 电池电压检测（对于已经处于保护状态的锂 2． 电池容量测试
电池，可自动唤醒） 3． 电池单独充电功能
1.2 电池内阻检测 4． 电池单独放电功能
1.3 电池可充电性能检测 5．程控直流电源
1.4 电池可放电性能检测 6．程控电子负载
1.5 电池过电流大小检测（仅针对锂电池） 7． 电压内阻测量
1.6 电池短路保护功能检测（仅针对锂电池）
技术参数
型号
NBX5530A
测试范围
电压测量范围
0-60V 1mV ±30mV
AC内阻测量范围
0-1999mΩ 分辨率 1mΩ
DC内阻测量范围
0-1999mΩ （拉载后计算得出数据）
容量测量范围
0-99999mAH,最小分辨率 1mAH
R1 R2 电阻
1k Ω ~ 200k Ω
测量精度
电压测量精度
±（结果*0.1%+3mV） （电压 0~36V）
±（结果*0.1%+30mV）（电压 37~60V）
电流测量精度
±（结果*0.2%+30mA）（电流 0~10A）
±（结果*0.5%+30mA）（电流 11~30A）
内阻测量精度
±（结果*1%+1mΩ)
容量测量精度
±2%
测试速度
静态测试
1.1-2 秒
容量测试
（1C 电流充放电） 根据电池容量大小和放电功率决定容量测试时间
内部数控
输出zui高电压(恒压+恒流）
20V
电压源指标
输出zui大电流
3A
输出zui大功率
60W
纹波电压
﹤20mV
负载调整率
﹤ 10%
升压响应时间
1S
内部数控电子负载指标
zui高放电电压
62V
zui大放电电流
10A（连续）
极限功率
100W（连续）
负载模式
CC 、CV 、CR 、CP
通讯接口
无（带上位机软件）
附件
开尔文测试线，测试探针
尺寸重量
外形尺寸（mm）：225（W）*110（H）*355（D）约 3.6kg约 4.5kg（5530B）
备 注
无列表模式、无预设测试参数
