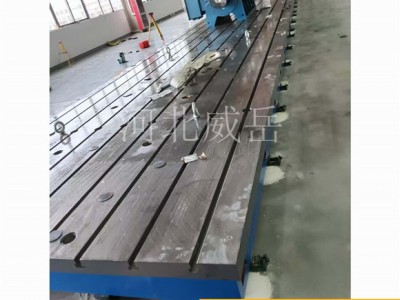

铸铁底板又称铸铁平台、T 型槽底板、机床基础底板，材质多为HT200/HT250 灰铸铁，经两次人工时效消除内应力，工作面铣 / 磨加工，可加工 T 型槽、螺栓孔、地脚孔，刚性强、减震好、耐磨不变形，是机械加工、装配、检测、试验领域核心基础承载工装。
主要用途：它用在哪？
精的密测量与检测的基准：作为理想的平面基准，用于检测机械零件、工件的平面度、直线度等形位公差，是质量检验环节的“标尺”。
动力设备测试的“定盘星”：在发动机、电机、测功机等设备的性能测试中，铸铁底板用于固定设备。其材质（如HT250）具有高刚性和优异的阻尼特性，能有效吸收设备运行产生的振动，防止测试数据失真。
机械装配与维修的工作台：作为钳工进行设备调试、装配、划线、维修的基础平台，确保工件在操作中的稳定性和位置精度。
焊接与试验的承载平台：可用作焊接工装平台，承受焊接热应力；也可作为振动试验台的基础，承载冲击载荷。
检测目的：为什么要检测？
检测的核心目的是验证其精度和性能是否满足使用要求，确保其作为“基准”的可靠性。主要包括：
验证核心几何精度：关键的是平面度，它决定了平台工作面作为基准的准确性。依据国家标准（如GB/T 22095），不同精度等级（如0级、1级、2级）的平板有不同的平面度公差要求。
确保材料与工艺质量：通过检测表面硬度（通常要求HB 170-240左右）、抗拉强度（如HT250材质抗拉强度≥250MPa）等指标，确保平台有足够的耐磨性和承载能力。同时检查是否存在铸造缺陷（如裂纹、砂眼）。
评估表面质量：表面粗糙度（Ra值）需控制在一定范围内，以保证与被测工件接触的稳定性和显示的准确性。通常3级精度的刨削表面Ra值应不大于5μm。
模拟工作状态下的稳定性：检测平台在模拟额定载荷下的挠度（变形量），确保其在重载下也能保持精度。
完整检测流程：怎么检？
一套完整的检测流程，通常包括以下几个关键步骤：
前期准备与环境控制
场地与清洁：将平台放置在坚固、无振动的混凝土地面上，彻的底清洁平台底面和安装地面。
温度要求：精的密检测应在温度相对稳定的环境中进行（如20℃±2℃），避免温度变化导致铸铁变形影响精度。
精的密安装与调平（精度前提）
支撑点布局（关键）：支撑点必的须位于平台底部的加强筋交汇处（通常有标记）。严禁三点支撑，这会导致平台因受力不均而永的久性扭曲变形。一般矩形平台至少需要六个支撑点（四角+两长边中和央）。
调平操作：使用高精度电子水平仪或合像水平仪，先将一条长边（X轴）调平，再调另一轴线（Y轴），需反复交叉校验。最后沿“米”字形路线全的面检查平面度。
核心精度项目检验
平面度检验（主要方法）：
涂色法：在平台工作面涂上显示剂，与一个精度更高的标准平板（或专用检具）对研。然后观察并统计平台上接触点的分布和密度。例如，0级和1级平台要求在任意25mm×25mm的范围内接触点数不少于25点。
仪器测量法：使用激光干涉仪、电子水平仪等仪器，直接测量整个工作面的平面度数值，给出具体的偏差值。
其他尺寸与形位公差：使用三坐标测量机、超声波测厚仪等设备，检测平台的厚度公差、T型槽精度等其他尺寸要求。
材料与表面性能检测
使用光谱仪分析材料成分，用硬度计检测表面硬度，用轮廓仪测量表面粗糙度。
终确认与报告出具
所有项目检测合格后，清洁工作面并涂防锈油保护。
如果委托第三方机构（如具备CMA/CNAS资质的实验室），会出具正式的检测报告。
