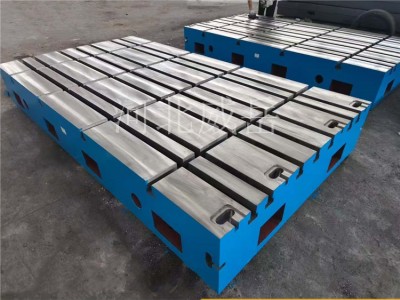

T型槽平台的“硬核”品质，根植于其从铸造到精磨的严谨制造流程。这并非一块简单的“带槽铁板”，而是材料科学、精*密机械加工与严格质量控制的集大成者。
其完整的工艺流程可以概括为以下六大核心步骤
第*一步：前期准备——定义“硬核”的起点
一切始于精*确的规划。这一步需要根据平台的具体用途，设计出详细的结构图纸，明确台面尺寸、T型槽规格、底部加强筋布局等关键参数。
材质是性能的基石：工业主流平台选用高强度灰口铸铁，如HT200、HT250或HT300。部分高精度或动态应用场景会选用QT600球墨铸铁。
HT250/HT300：性价比高，强度和减震性出*色，适用于大多数常规装配、检测场景。
QT600：阻尼性能优异，能有效吸收振动，适用于电机试验、振动测试等动态场景。
第*二步：铸造成型——塑造强健的“骨骼”
铸造是决定平台刚性与稳定性的基础。
精*密铸造：采用树脂砂造型、阶梯式浇注系统等先进工艺，并借助三维模拟软件优化，旨在避免气孔、缩松、裂纹等内部缺陷。
结构与材质：平台底部会设计网格状或十字交叉的加强筋，在保证刚性的同时优化重量。铸件材质需严格遵循GB9439-2010等标准。
第三步：时效处理——赋予稳定的“灵魂”
这是消除铸造内应力、防止平台日后变形的关键一步。未经充分时效处理的平台，精度难以长期保持。
双重时效处理：高品质平台通常采用“人工退火 + 自然时效”的组合方案。
人工退火：将铸件加热至550℃-700℃并保温数小时，以快速消除大部分应力。
自然时效：将平台在室外放置2至3年，让其在自然温度变化中缓慢、彻*底地释放残余应力。经过充分时效的平台，年变形量可控制在0.02mm/m以内。
第四步：粗加工——勾勒精*准的“轮廓”
时效处理后，平台进入机械加工阶段。首先使用龙门刨床或铣床等设备对平台各面进行粗加工，去除毛坯表面多余的材料，初步平整台面，并为后续的精加工预留0.5-1mm的余量。
第五步：精加工——成就相当高的“精度”
这是决定平台终精度等级的核心环节，分为台面加工和T型槽加工两部分。
台面精加工：采用“精磨 + 刮研”的黄金组合。
精磨：使用平面磨床对台面进行精*密磨削，获得相当高的表面平整度和光洁度。
刮研：这是实现超*高精度的关键手工技艺。钳工使用刮刀，在精磨后的台面上铲去微米级的金属层。通过涂色法检验，确保平台表面的接触点数量达标。例如，0级平台要求每25×25mm²面积内接触点不少于25个。
T型槽精加工：使用专用刀具按照GB/T158-1996等标准精*确铣削出T型槽。要求槽宽公差精*准（如H7级），槽口进行倒角处理以防止应力集中，确保T型螺栓滑动顺畅。
第六步：检验与防护——守护终的“品质”
严格检验：成品需逐一检测平面度、T型槽精度、外形尺寸等。检测工具包括电子水平仪、专用塞规、激光干涉仪等。
表面防护：检验合格后，平台会进行防锈处理和喷漆，以增强耐锈蚀能力。
“硬核”品质的量化体现
T型槽平台的品质终通过一系列硬指标来体现：
精度等级：按GB/T22095-2008标准，分为00级、0级、1级、2级等。等级越高，平面度公差越小。
00级：平面度公差 ≤ 0.02mm/m，用于三坐标测量机等高精*密场景。
0级：平面度公差 ≤ 0.05mm/m，用于精*密仪器校准。
1级：平面度公差 ≤ 0.1mm/m。
2级：平面度公差 ≤ 0.2mm/m。
表面质量：工作面硬度需稳定在HB170-240之间。表面粗糙度方面，精磨后可达到Ra≤1.6μm，而采用超精工艺甚至能达到Ra0.8μm。
从材料科学的配比到微米级的刮研技艺，T型槽平台的每一个制造环节都为其“硬核”品质奠定了坚实基础，使其成为现代工业不可或缺的精*密基准。
