1.测量原理：
被测物水平和竖直方向布置相机，可测出水平方向的高度H和竖直方向上的宽度B
宽度高度测量原理
相机1和相机2的固定距离L1，可通过校准视为已知量，坯料进入相机视野的长度分别为L2、L3，被测物的长度即为L=L1+L2+L3
长度测量原理
通过水平（X轴）方向的3个相机和竖直（Y轴）方向的3个相机，分别找出坯料头尾和中心的位置，通过头尾相机拍摄的图像，得到理想直线，和中心位置对比，得到X、Y轴两个方向的弯曲度。设X轴的弯曲度为δ1、Y轴的弯曲度为δ2，利用向量的合成方法即可计算出坯料弯曲度的实际误差δ。该弯曲度误差δ即为坯料弯曲度。
弯曲度测量原理
2.布置形式：
共设置6台相机，分别在辊道正上方俯视、侧面平视各3台
3.测头传感器
选用高动态范围，高灵敏度面阵相机
可根据使用条件选择像素，帧率等
4.冷却防尘系统
全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。
设备可搭配冷却水套，适用高温环境
5.自适应光学环境
智能识别系统可以对图像进行修正，对受侧光、顺光和逆光影响的图像，预先优化，加强识别能力，对钢坯形状线条具有模糊识别能力。该系统识别速度快，不受红钢、冷钢、白天、晚上干扰，抗干扰能力强。
6.拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。
RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。
7.支撑/底座
相机安装在现场钢构上，也可根据现场安装条件定制龙门架；相机带调节底座，多个角度可调
8.测量界面/功能

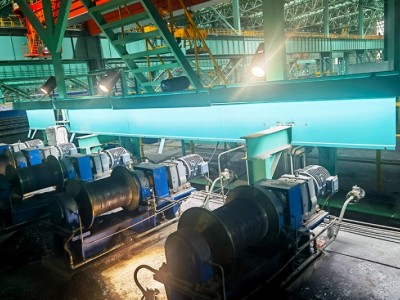

9.设备整套示意图
10.应用范围：
测量系统主要用于加热炉前连铸坯，轧坯长度、宽度、高度、直径，弯曲度实时在线检测，将识别出的坯料规格与系统发送过来的坯料规格进行比对。
11.功能描述：
显示器显示内容：3个测量点的6个实时位置值（X轴、Y轴），实时弯曲度、最大弯曲度，坯料的长度、宽度、高度以及设定的坯料标称直径、直线度公差等
产品参数设置：可设置产品规格、坯料标称直径、弯曲度公差等参数；
系统参数设置：可设置刷新频率、故障通道、通信端口、系统的校零等；
数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸，时间精确到秒。
测量结果的声光报警：可设置报警的阈值，测量值超差时声光报警；
修正功能：误差过大时，放入标准棒后标定可恢复精度；
温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。
机器状态监测：实时监测设备状态，异常状态自动报警
可远程进行软件升级
12.技术参数
型号 宽度高度测量范围（mm） 长度和弯曲度测量范围（mm） 宽度高度测量精度（mm） 长度测量精度（mm） 弯曲度测量精度（mm） 允许被测物温度（℃） 使用环境温度（℃） 存储温度（℃）
LZ06-DG900 100-400 8000-11000 ≤±1 ≤±20 ≤±6 10～800 -10～50 -25～75
相机选型和布置可根据具体的安装工况定制
网站名称：保定市蓝鹏测控科技有限公司
可根据客户需求提供解决方案，定制产品。
