塑胶橡胶用冷热冲击试验箱专门测试塑料、弹性橡胶、TPE、硅胶、密封圈、塑胶外壳、管材、胶带、复合高分子件，模拟户外暴晒、冬季严寒、运输昼夜骤冷骤热工况，快速暴露高分子材料温差应力缺陷：
塑料：低温脆裂、边角应力开裂、尺寸收缩变形、高温软化鼓包、分层脱粘、发白变色
橡胶 / 硅胶：低温变硬失弹、密封变形、高温老化硬化、表面龟裂、压缩回弹失效、油封渗漏隐患
原理：极短时间完成高温↔低温瞬时切换，利用高分子与金属基材热胀冷缩系数差，放大内应力，快速筛选配方、注塑、硫化工艺缺陷。
二、机型选型（塑胶行业优先推荐）

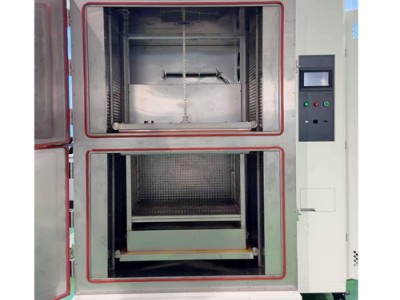

1. 两箱吊篮式（塑胶厂主流款）
结构：独立高温腔 + 低温腔，样品吊篮自动升降切换
切换速度：8～15s，冲击强度大，性价比高、占地小
适配：塑胶外壳、橡胶垫片、标准样条、来料批量筛选、预算常规工厂
短板：吊篮移动带轻微震动，不适合超薄软胶、精密粘接件长期循环
2. 三箱风阀式（橡胶 / 汽车密封件）
结构：高温蓄热区 + 低温蓄冷区 + 静止试验区，风门切换冷热气流，样品全程不动无震动
切换时间：20～45s，温场均匀稳定
适配：汽车 EPDM 密封条、氟橡胶油封、薄胶带、软硬复合塑胶件、第三方检测实验室、需长时间循环测试
三、塑胶橡胶专属核心参数
1. 标准温区（高分子通用）
低温段：-40℃ /-55℃（寒区橡胶、改性塑料）；可选 - 70℃超低温（低温脆化专项）
高温段：+100℃ / +150℃；氟橡胶、耐高温工程塑料可选 + 180℃
温度波动：≤±0.5℃，均匀度≤±2℃，满足高分子材料精密测试要求
冷热切换时间：≤15s（两箱）/≤60s（三箱），温度恢复≤5min
承重：标配 20/30/50kg，可加大网架承载板材、大尺寸橡胶件
2. 针对塑胶橡胶的强化配置
耐腐蚀内箱：304 不锈钢，耐橡胶高温析出增塑剂、塑胶小分子挥发物腐蚀
全自动深度除霜：橡胶测试会释放水汽、低分子，易结霜堵风道，定时自动除霜，连续上千次循环不降温衰减
大尺寸观察窗 + LED 内腔灯：实时观察塑胶开裂、橡胶发白、起泡形变过程
大孔径引线孔：可搭配拉力夹具，冷热冲击后原位测橡胶拉伸、硬度变化
防挥发废气导流：高温下塑胶、橡胶析出油份、小分子，标配排风结构，避免污染制冷管路
宽温程 PID 控温：高低温段独立控温，防止橡胶高温蠕变、塑料低温脆化测试温场偏移
四、塑胶橡胶常用测试标准
通用环境冲击：GB/T 10592、GB/T 2423.22（温度冲击）
塑料脆化 / 耐温：GB/T 5470、ISO 974
硫化橡胶耐寒耐热：GB/T 15256、GB/T 528、ASTM D746
汽车橡塑密封件：ISO 16750、GJB 150（军工橡塑）
五、典型测试条件（行业通用）
常规民用塑胶：+80℃（30min）↔ -40℃（30min），循环 50～100 次
汽车橡胶密封件：+120℃（40min）↔ -55℃（40min），循环 200～500 次
户外管材 / 改性塑料：+100℃ ↔ -40℃，100～500 次循环
判定指标：无裂纹、无发白、无起泡、尺寸变化率≤3%、橡胶压缩变形达标、拉伸强度衰减≤20%
六、塑胶橡胶测试专属注意事项
样品摆放：橡胶垫片、塑胶样条不可堆叠堵塞风道，软胶件平铺，避免局部积热 / 积冷产生假开裂
挥发物管控：PVC、软质橡胶高温会析出增塑剂，长期测试需定期清洗内腔、冷凝器滤网，防止油污腐蚀管路
开门规范：试验结束必须等箱内回常温再开门，冷热空气骤变会导致塑胶瞬间应力开裂、观察窗炸裂
循环限制：橡胶长期极限高温（＞150℃）易加速老化，程序设置高温段不宜超过 120min 单次保温
除霜周期：橡塑测试建议每 50 次循环自动除霜一次，防止蒸发器结冰降温变慢
七、塑胶橡胶用冷热冲击试验箱设备价值
研发阶段：快速筛选塑胶原料、橡胶配方，对比不同改性剂、硫化体系耐温变性能
制程管控：验证注塑、粘接、硫化工艺，提前发现应力开裂、脱层缺陷
成品可靠性：模拟全年温差工况，替代户外长期自然老化，缩短验证周期，降低售后开裂、密封渗漏投诉
