1.产品简介

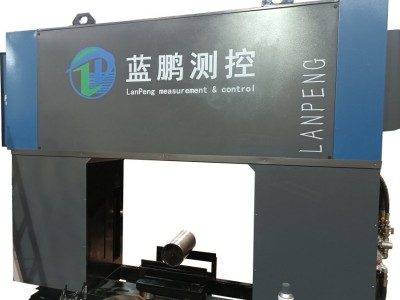

LE03Z-SY600型轮廓测量仪是非接触在线检测设备，内部配置2组测头和2个2维线激光测量传感器，可对被测物外部轮廓进行扫描测量，如圆钢直径、方坯、扁坯宽度等。传感器安装在滑台上，可根据别测物大小调整传感器位置。
2.测量原理
双镜筒测头测量原理图
线激光传感器简图
3.传感器布置形式
4.测头传感器型号
1、蓝色半导体激光 波长405nm（可见光）
高动态范围（单帧HDR）
2、光电测头
5.机械结构/电气结构/外壳
搭配冷却循环系统，可有效隔绝热轧被测物的热辐射，保证内部电器元件温度在正常工作范围。
6.测量仪内部
设备搭配滑轨升降部件，可根据被测轧材大小自动调整测头间距。
7.拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。
RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。
8.支撑/底座
设备标配手动调高底座（可选配自动调高），弥补地基制作误差。
9.测量界面/功能
10.设备整套示意图
11.应用范围
设备用于兼顾大型圆钢、方钢等轧材外部轮廓在线测量。
12.设备特点及功能：
1） 全封闭式测量单元，可有效抵抗氧化皮、水、尘土等杂质；
2） 采用闭环水循环冷却理念，无水消耗；
3） 全尺寸测量，横向无测量盲区，可测量复杂截面的各项特征尺寸；
4） 测量频率高达1000Hz，纵向测量盲区小；
5） 自动膨胀计算，测量热态轧材显示常温尺寸；
6） 图形化显示，可根据测量结果实时拟合轧材截面图形；
7） 在线统计评估，实时测量实时评估，及时反映轧材尺寸及表面缺陷情况；
8） 数据、图形存档备查，可随时调用历史测量数据；
13.技术参数
型号 测量范围（mm） 圆钢测量精度（mm） 方钢测量精度（mm） 重复精度（mm） 测量频率（Hz） 外形尺寸mm（L×W× 重量（kg）
LE03Z-SY600 123-600 ±0.05 ±0.1 0.02 1000 3000×650×1250 2700
网站名称：保定市蓝鹏测控科技有限公司
可根据客户需求提供解决方案，定制产品。
