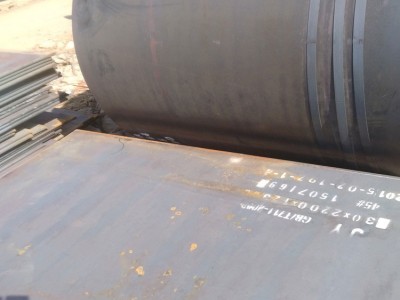

45号钢板（45#）是一种应用极为广泛的中碳优质碳素结构钢，它的核心特点是综合力学性能优良，经热处理后能获得强度与韧性的良好平衡，是机械制造领域最常用的钢材之一。
牌号中的“45”代表其平均碳含量约为0.45%。相比于20号、35号钢，它的强度更高，但焊接性能相对较差。我将它的关键信息整理成了下表：
| 项目 | 具体信息 |
|---|---|
| 执行标准 | GB/T 699（优质碳素结构钢），也可参考GB/T 711（热轧钢板和钢带） |
| 对应国外牌号 | 美国 1045、日本 S45C、德国 C45 |
| 碳含量 (C) | 0.42%～0.50% |
| 关键特性 | 综合力学性能优良，调质后强韧性好；但淬透性较差，焊接性能不佳（焊前需预热） |
| 典型用途 | 齿轮、轴、连杆、螺栓、活塞销等承受较大负荷的机械零件 |
核心力学性能
-
抗拉强度：≥600 MPa
-
屈服强度：≥355 MPa
-
伸长率 (δ5)：≥16%
-
断面收缩率 (ψ)：≥40%
-
硬度 (未热处理)：≤197 HB
热处理与工艺特点
45号钢的性能很大程度上取决于热处理工艺。
-
调质处理（淬火+高温回火）：这是45号钢最核心的热处理方式。推荐工艺为840℃淬火 + 600℃回火，处理后能获得强度与韧性兼备的综合力学性能（组织为回火索氏体）。淬火硬度通常要求达到HRC56-59，回火后硬度可调整至HRC22-34。
-
正火：对于一些大截面或要求不高的工件，可采用850℃正火作为最终热处理。
-
关键注意点：
-
淬透性差：这是45号钢的最大弱点，因此截面尺寸较大的工件不宜选用，调质效果有限。
-
水淬易裂：小尺寸工件（如φ5-8mm）用水淬火时有开裂风险，需特别留意工艺控制。
-
焊接性较差：由于含碳量较高，焊接前需预热，焊后建议进行退火处理以消除应力。
-
与20号、35号钢的简要对比
通过对比可以更清晰地看出45号钢的用途——强度至上，但牺牲了部分塑性和工艺性：
| 对比维度 | 20号钢 | 35号钢 | 45号钢 |
|---|---|---|---|
| 碳含量 | 约0.20% | 约0.35% | 约0.45% |
| 核心特点 | 强度、塑性平衡 | 综合力学性能优良 | 强度高，综合力学性能优良 |
| 强度水平 | 中等 (抗拉≥410 MPa) | 较高 (抗拉≥530 MPa) | 最高 (抗拉≥600 MPa) |
| 焊接性能 | 优良 | 尚可 | 较差 (需预热) |
| 应用倾向 | 受力不大的结构件 | 受力较大的机械零件 | 承受高载荷的机械核心零件 |
当你需要制造一个承受高载荷、对强度和耐磨性有较高要求的机械核心零件时，45号钢是比35号钢更合适的选择，但需要在加工时特别注意其焊接和淬火工艺。
