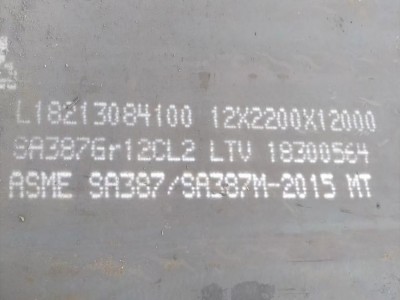

SA387Gr12CL2是一种1Cr-0.5Mo级别的珠光体耐热钢，属于美标铬钼钢系列中的基础牌号，适用于中温（通常350~500℃）及临氢环境的压力容器。它也是您之前关注的SA387Gr11/22系列的低合金版本。
关键参数速览
| 项目 | 详细说明 |
|---|---|
| 执行标准 | ASME SA-387/SA-387M（与ASTM A387等同） |
| 材料类型 | 1Cr-0.5Mo低合金耐热钢，微观组织为回火贝氏体/索氏体 |
| 交货状态 | 通常为正火（+加速冷却）+回火，最低回火温度620℃ |
| 抗拉强度 | 450~585 MPa（与Gr11CL2接近，低于Gr22/91系列） |
| 屈服强度 | ≥275 MPa（厚度42mm实测可达350MPa） |
| 主要应用 | 氨合成塔内筒、中温换热器、加氢反应器等 |
化学成分（熔炼分析）
以下为典型化学成分范围，实际以质保书为准：
| 元素 | C | Si | Mn | P | S | Cr | Mo |
|---|---|---|---|---|---|---|---|
| 含量 (wt%) | 0.05~0.17 | 0.15~0.40 | 0.40~0.65 | ≤0.035 | ≤0.035 | 0.80~1.15 | 0.45~0.60 |
焊接工艺要点
-
淬硬与冷裂倾向：SA387Gr12CL2属于珠光体耐热钢，焊接时淬硬倾向较大，容易产生冷裂纹。焊前必须预热，并严格控制焊接热输入和焊后消氢处理。
-
回火脆性风险：该材料在400~570℃长期加热环境下，存在回火脆性倾向。实际工程中需通过控制有害杂质元素（如P、Sn、Sb等）和优化热处理工艺来降低风险。
对比
在SA387系列中，Gr12CL2是合金含量最低的基础牌号，因此：
-
强度：低于Gr11CL2（抗拉515~690MPa）和Gr22CL2（抗拉515~690MPa），远低于Gr91CL2（抗拉585~760MPa）。
-
耐热性：长期使用温度上限约500~550℃，显著低于Gr91系列（约625℃）。
-
焊接难度：相对较低，但仍需严格执行预热和后热措施。
