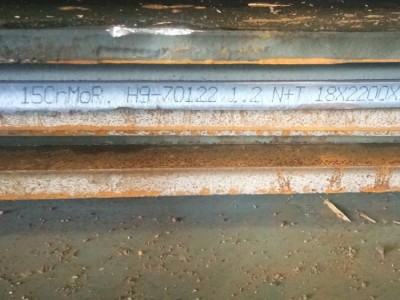

15CrMoR钢板是国标中温抗氢压力容器钢板，在550℃以下具有较高的持久强度，常用于制造石化、电力和煤化工领域的高温高压设备。
它也可以看作是您之前提到的美标SA387Gr12CL2的国产对应牌号，两者化学成分和力学性能要求基本相当。
以下是15CrMoR钢板的关键信息汇总：
| 项目 | 详细说明 |
|---|---|
| 执行标准 | 主要遵循 GB/T 713-2014（最新版为GB/T 713.2-2023），属于锅炉和压力容器用钢。 |
| 牌号释义 | 15：平均碳含量约0.15%；Cr、Mo：含有铬、钼合金元素，提升高温强度和抗氢腐蚀能力；R：压力容器用钢标识。 |
| 化学成分 | 典型范围：C 0.12%-0.18%，Cr 0.80%-1.20%，Mo 0.45%-0.60%，P、S等杂质含量控制严格。 |
| 交货状态 | 通常为正火+回火，回火温度不低于650℃。 |
不同厚度下的力学性能（典型值）
根据执行标准，不同厚度钢板的核心力学性能要求大致如下：
| 钢板厚度 (mm) | 抗拉强度 Rm (MPa) | 屈服强度 ReL (MPa) ≥ | 伸长率 A% ≥ | 冲击试验温度 | 冲击功 KV2/J ≥ |
|---|---|---|---|---|---|
| 6 ~ 60 | 450 ~ 590 | 295 | 19 | 20℃ | 47 |
| >60 ~ 100 | 450 ~ 590 | 275 | 19 | 20℃ | 47 |
| >100 ~ 200 | 440 ~ 580 | 255 | 19 | 20℃ | 47 |
主要应用与核心技术要点
-
典型应用场景：基于其耐高温和抗氢腐蚀特性，主要应用于加氢反应器、换热器、分离器、锅炉汽包等设备，在石油炼化、煤化工领域尤其常见。
-
焊接工艺要点：15CrMoR有一定的淬硬倾向，焊接时需严格采取焊前预热、焊后消氢处理和焊后热处理（PWHT） 等措施，以防产生冷裂纹，确保接头性能。研究表明，通过优化双丝GMAW等工艺，可获得性能优良的焊接接头。
-
特殊品种与性能提升：该材料还有适用于更苛刻临氢环境的改进型——15CrMoR(H)。通过优化成分和工艺，甚至可以生产出-40℃低温冲击韧性达到80J以上的高韧性钢板，远超标准要求。
